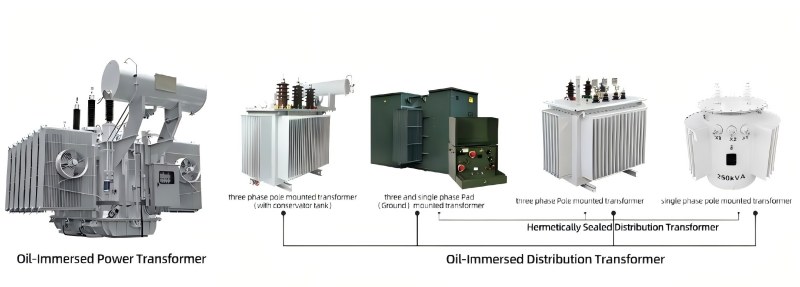

Transformator Tipe Terendam Minyak

TAILI adalah produsen dan pemasok trafo tipe terendam oli. Produk kami adalahtransformator dayadimana inti besi dan belitan (kumparan) dicelupkan seluruhnya ke dalam minyak isolasi yang diformulasikan khusus (minyak trafo), dengan minyak tersebut berfungsi sebagai media isolasi dan pendingin utama.

Komponen struktural utama:

1. Tubuh transformator

Inti: Jalur magnet yang dibentuk dengan menumpuk lembaran baja silikon, dibumikan.

Berliku: Kumparan tegangan tinggi dan rendah yang terbuat dari kabel tembaga atau aluminium, komponen inti untuk menghasilkan konversi elektromagnetik.

2. Tangki minyak dan minyak isolasi

Tangki minyak: Dilas dengan pelat baja, mampu menahan badan trafo dan mengisolasi minyak, sehingga memerlukan penyegelan.

Minyak isolasi: Biasanya minyak mineral. Menyediakan fungsi isolasi, pembuangan panas, dan pemadaman busur.

3. Sistem pendingin

Mengandalkan konveksi alami minyak atau sirkulasi paksa, panas diangkut dari interior ke perangkat pembuangan panas di tangki minyak.

Metode pendinginan umum:

· ONAN (pendinginan otomatis terendam oli): Pembuangan panas melalui konveksi alami minyak dan udara (dinding kotak atau sirip pembuangan panas). Cocok untuk trafo berukuran kecil dan menengah.

· ONAF (pendingin udara terendam oli): Pasang kipas pada perangkat pembuangan panas untuk memaksa pendinginan udara. Meningkatkan kapasitas.

· OFAF (pendinginan udara oli yang kuat): Gunakan pompa oli untuk memaksa sirkulasi oli dan memperkuat pendinginan udara paksa. Digunakan untuk trafo besar.

· OFWF (pendinginan air oli yang kuat): Gunakan pompa oli untuk memaksa sirkulasi oli dan mendinginkan oli panas melalui pendingin air. Trafo palsu atau area dengan pasokan air yang cukup.

4. Sistem perlindungan dan pemantauan:

· Reservoir oli (bantal oli): Menyesuaikan volume oli berdasarkan perubahan suhu, mengurangi area kontak antara oli dan udara, dan menunda penuaan oli.

· Absorber (pernafasan): Mengandung silika gel, menyerap uap air dari udara yang masuk ke reservoir minyak.

· Relai gas (gas relay): Dipasang pada pipa oli, bila terjadi gangguan kecil di bagian dalam atau gangguan parah menyebabkan aliran oli melonjak, menimbulkan sinyal atau trip. Perlindungan non-listrik yang paling penting.

· Tabung tahan ledakan (katup pelepas tekanan): Ketika tekanan internal meningkat tajam, pecahkan membran tahan ledakan atau buka katup untuk melepaskan tekanan, mencegah tangki minyak meledak.

· Termometer: Memantau suhu oli teratas.

· Indikator level oli: Menunjukkan level oli di reservoir oli.

Dibandingkan dengan trafo tipe kering, kelebihan trafo terendam oli adalah:

1. Kapasitas lebih besar dan level tegangan lebih tinggi

2. Efisiensi pembuangan panas yang tinggi dan kapasitas beban berlebih yang kuat

3. Umur insulasi yang panjang dan keandalan yang tinggi

4. Kinerja ekonomi yang baik

5. Tingkat kebisingan yang relatif lebih rendah

6. Teknologi perawatan yang matang

Kapan memilih trafo terendam oli?

1. Level tegangan tinggi (di atas 35kV).

2. Kebutuhan kapasitas besar (lebih dari 2000kVA).

3. Dipasang di luar ruangan atau secara mandirigardu induk, dengan kondisi isolasi api yang baik.

4. Sensitif terhadap biaya investasi awal, dan dengan kemampuan pengoperasian dan pemeliharaan yang memadai.

5. Skenario luar ruangan dengan persyaratan ketat untuk kebisingan pengoperasian.
