Mengapa Memilih Gardu Induk Skid-Mount untuk Proyek Tenaga Surya di Amerika Selatan?

TAILI Electric telah menjadi yang terdepan dalam merancang desain khususgardu induk yang dipasang di selipsolusi untuk proyek tenaga surya internasional, dengan kapasitas mencapai hingga 3.200 kVA. Artikel ini mengeksplorasi mengapa desain rangka terbuka ini mengungguli KIOSK tertutup tradisional dan gardu induk kompak, khususnya di lingkungan gurun yang menuntut di Amerika Selatan.

Apa Itu Gardu Induk Skid-Mount?

Gardu induk yang dipasang di selip adalah unit distribusi daya prefabrikasi di mana semua komponen utama—switchgear tegangan menengah, transformator, dan panel distribusi tegangan rendah—diintegrasikan ke dalam kerangka dasar baja tunggal.

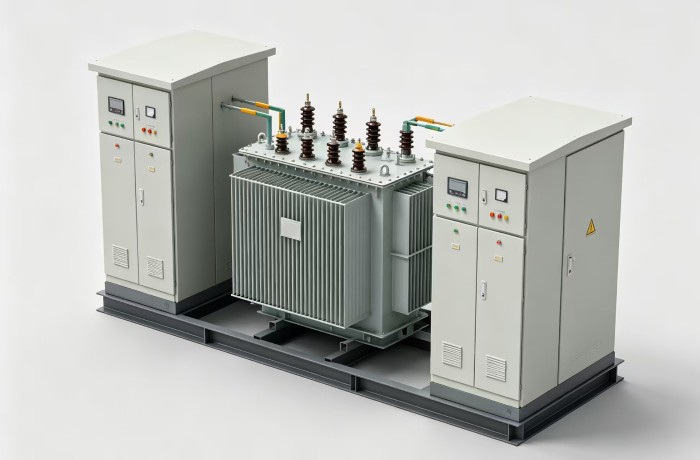

Gardu induk khusus TAILI Electric yang dipasang di selip memiliki konfigurasi terbuka yang khas: trafo terendam oli berada di tengah, dengan lemari/pengukur tegangan tinggi dan tegangan rendah independen di kedua sisinya—semua dipasang pada selip baja terpadu.

Filosofi desain ini sangat kontras dengan KIOSK tertutup atau gardu induk kompak, dimana semua peralatan ditempatkan di dalam wadah logam.

Mengapa Desain Bingkai Terbuka? Tiga Keuntungan Utama

1. Pembuangan Panas Unggul dalam Kondisi Gurun

Proyek tenaga surya di seluruh Amerika Selatan—mulai dari Gurun Atacama di Chili hingga dataran tinggi Argentina—menghadapi suhu ekstrem dan radiasi matahari yang intens.

Pada gardu induk yang dipasang di selip, radiator trafo terkena udara sekitar secara langsung. Pendinginan konveksi alami ini menghasilkan:

Tidak diperlukan kipas pendingin tambahan—menghilangkan titik kegagalan umum Tidak ada risiko panas berlebih internal yang akan memaksa penurunan rating transformator Kinerja termal optimal bahkan pada kondisi puncak tengah hari

Sebaliknya, gardu induk KIOSK yang tertutup memerangkap panas di dalam wadah logamnya. Di lingkungan gurun, suhu internal dapat melonjak jauh di atas suhu sekitar, sehingga memaksa transformator untuk beroperasi pada kapasitas yang lebih rendah—sebuah kompromi yang mahal untuk pembangkit listrik tenaga surya mana pun.

2. Instalasi dan Pemeliharaan yang Disederhanakan

Itugardu induk yang dipasang di selipsepenuhnya berkabel dan diuji di pabrik. Instalasi di tempat hanya memerlukan:

Menyambungkan kabel eksternal Menempatkan unit di atas fondasi yang telah disiapkan

Desain modular dan terbuka berarti trafo dan switchgear tetap dapat diakses secara independen. Kru pemeliharaan dapat menyervis masing-masing komponen tanpa harus bergulat dengan pintu penutup yang besar atau membongkar seluruh struktur.

3. Penyelarasan dengan Standar Jaringan Listrik Lokal

Ini mungkin merupakan keuntungan yang paling menarik: gardu induk dengan kerangka terbuka telah menjadi standar de facto untuk proyek tenaga surya di seluruh Amerika Selatan.

Negara-negara termasuk:

Chili

Peru

Argentina

Honduras

Venezuela

...

telah banyak mengadopsi konfigurasi ini untuk instalasi fotovoltaik. Perusahaan utilitas lokal dan operator jaringan sudah familiar dengan desain, protokol inspeksi, dan kriteria penerimaan. Memilih gardu induk yang dipasang di skid secara signifikan menyederhanakan persetujuan sambungan jaringan

proses.

Solusi Skid TAILI Electric: Dua Opsi Pengiriman

Mengirimkan peralatan listrik berukuran besar ke lokasi proyek terpencil di seluruh Amerika Selatan menghadirkan tantangan logistik yang unik. TAILI Electric menawarkan dua konfigurasi pengiriman untuknyagardu induk yang dipasang di selip, masing-masing dioptimalkan untuk skala proyek dan kebutuhan logistik yang berbeda.

Opsi 1: Skid Satu Bagian Terintegrasi

Struktur: Kabinet tegangan tinggi, trafo, dan kabinet tegangan rendah semuanya dilas ke dasar baja tunggal. Semua pengkabelan internal diselesaikan di pabrik.

Keuntungan: Pekerjaan pemasangan di lokasi yang minimal—jatuhkan, sambungkan, dan berikan energi

Posisi peralatan yang tetap menghilangkan risiko pergeseran busbar atau kabel tembaga internal selama transit laut

Keandalan tertinggi untuk aplikasi kritis

Paling cocok untuk: Kapasitas hingga 800 kVA

dimana perakitan lengkap dapat dikirim sebagai satu unit.

Pertimbangan: Biaya pengiriman lebih tinggi karena keseluruhan jejak yang lebih besar.

Opsi 2: Skid Tipe Terpisah yang Dibaut

Struktur: Basis dibagi menjadi tiga segmen—bagian tegangan tinggi, bagian transformator, dan bagian tegangan rendah. Peralatan antar bagian dihubungkan menggunakan busbar tembaga fleksibel pra-fabrikasi atau kabel fleksibel.

Unit dikemas secara terpisah di pabrik dan dikirim dalam peti tersendiri. Di lokasi, bagian-bagian tersebut dibaut menjadi satu dan sambungan fleksibel pra-fabrikasi dikawinkan.

1,Keuntungan:Setiap bagian muat di dalam kontainer HQ standar setinggi 40 kaki—tidak perlu pengiriman berukuran besar

2, Mengurangi biaya angkutan laut secara signifikan dengan penjadwalan kapal yang lebih andal

3, Tidak diperlukan izin berukuran besar untuk transportasi jalan domestik di Tiongkok

4, Transportasi lokal yang lebih fleksibel ke lokasi proyek akhir

5, Mengurangi risiko kerusakan—radiator dan isolator porselen menerima kemasan pelindung khusus

6,Catatan penting: Hanya alasnya yang terbelah secara mekanis. Semua sambungan listrik menggunakan konektor fleksibel pra-fabrikasi, sehingga meminimalkan pekerjaan pemasangan kabel di lokasi.

Persyaratan Pengemasan Umum untuk Semua Pengiriman

Terlepas dari opsi pengiriman mana yang dipilih, TAILI Electric mengikuti protokol pengemasan yang ketat:

1, Pengiriman selip terintegrasi: Basis harus dilas dengan pengangkatan dan pengikatan kontainer standar

titik, dengan tali kawat baja yang mengamankan peralatan di dalam wadah

2, Radiator transformator dan isolator porselen: Menerima anti-tabrakan khusus dan

perlindungan kabut garam/hujan untuk transit laut

3, Switchgear tegangan tinggi dan rendah: Disegel sepenuhnya dalam plastik untuk kedap air dan debu

perlindungan selama pengiriman dan penyimpanan situs

Skenario Aplikasi

Solusi gardu induk yang dipasang di selip dari TAILI Electric diterapkan di beragam aplikasi: Pembangkit Listrik Tenaga Surya Fotovoltaik (Aplikasi Utama) Mayoritas unit gardu induk yang dipasang di selip TAILI berfungsi sebagai trafo step-up untuk pembangkit listrik tenaga surya PV. Konfigurasi umum meliputi:

Proyek Pertambangan dan Industri

Selain tenaga surya, gardu induk skid-mount juga banyak digunakan dalam operasi pertambangan di Chile dan Peru, serta fasilitas industri umum yang memerlukan distribusi listrik yang andal dan cepat.

Kesimpulan

Gardu induk yang dipasang di selip telah mendapatkan posisinya sebagai solusi pilihan untuk proyek tenaga surya di seluruh Amerika Selatan melalui kombinasi keunggulan praktis:

1, Pembuangan panas yang unggul di lingkungan gurun—tidak ada kipas pendingin, tidak ada penurunan rating

2, Instalasi dan pemeliharaan yang efisien—komponen yang terhubung dengan kabel dari pabrik dan dapat diakses secara independen

3,Penyelarasan dengan standar jaringan lokal—persetujuan lebih lancar, pelaksanaan proyek lebih cepat

4,Opsi pengiriman yang fleksibel—satu bagian untuk proyek yang lebih kecil, tipe terpisah untuk instalasi yang lebih besar dengan kendala logistik

TAILI Electric menghadirkan pengalaman bertahun-tahun dalam merancang dan memproduksi solusi gardu induk khusus untuk pasar internasional. Dengan kapasitas hingga 3.200 kVA dan konfigurasi voltase yang disesuaikan dengan kebutuhan spesifik negara, TAILI menghadirkan distribusi listrik siap pakai yang berkinerja andal di lingkungan paling menantang di dunia.

Untuk proyek tenaga surya Anda berikutnya di Amerika Selatan, pilihlah solusi yang dipercaya oleh perusahaan utilitas setempat—pilihlahgardu induk yang dipasang di selipdari TAILI Listrik.
