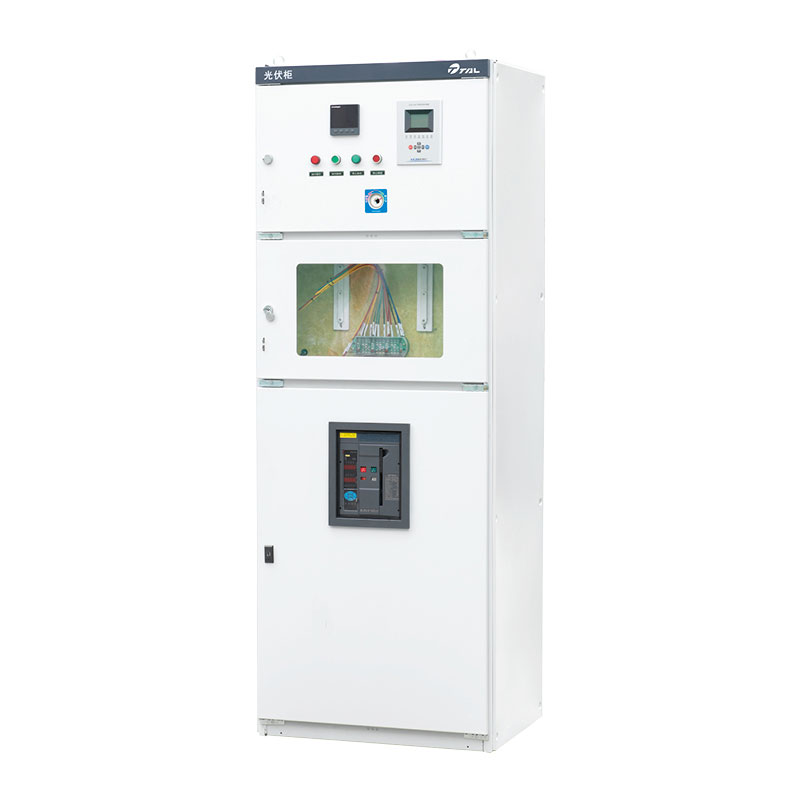

Kabinet Tegangan Rendah Terhubung Jaringan Fotovoltaik

Kabinet tegangan rendah yang terhubung ke jaringan fotovoltaik yang disediakan oleh pabrik Taili mengumpulkan keluaran energi listrik oleh inverter fotovoltaik dan bertanggung jawab untuk mentransmisikannya dengan aman ke beban dan jaringan listrik. Pada saat yang sama, ia memiliki fungsi perlindungan, pemantauan dan penjadwalan yang komprehensif.

Fungsi utama

Kabinet tegangan rendah yang terhubung ke jaringan fotovoltaik bukanlah "kotak sambungan" yang sederhana. Ia melakukan fungsi utama berikut:

1. Pengumpulan dan distribusi kekuasaan

· Koleksi: Gabungkan keluaran arus bolak-balik dari beberapa inverter fotovoltaik menjadi satu atau beberapa listrik utama sirkuit untuk meningkatkan efisiensi transmisi.

· Distribusi: Alokasikan daya yang dikumpulkan secara wajar ke beban lokal (untuk digunakan sendiri oleh pengguna) dan transfer sisa daya ke jaringan listrik.

2. Titik koneksi jaringan

· Ini adalah titik demarkasi hukum antara sistem fotovoltaik dan jaringan listrik. Perusahaan jaringan biasanya memerlukan pengukuran dan pemantauan pada saat ini untuk memastikan bahwa sistem fotovoltaik tidak mempunyai dampak buruk pada jaringan.

3. Fungsi perlindungan yang komprehensif

· Perlindungan kelebihan beban dan arus pendek: Gunakan pemutus arus untuk mencegah arus berlebih yang merusak peralatan atau menyebabkan kebakaran.

· Perlindungan arus balik (sesuai kebutuhan): Ketika pembangkitan listrik melebihi konsumsi listrik beban, mencegah daya diumpankan kembali ke trafo tingkat atas (dalam beberapa aplikasi hal ini dilarang).

· Perlindungan efek anti-pulau: Ini adalah fungsi keselamatan inti dari sistem yang terhubung ke jaringan listrik. Ketika jaringannya ada dimatikan, sistem fotovoltaik harus segera diputuskan dari jaringan listrik untuk mencegah fotovoltaik listrik tidak disalurkan ke saluran pemadaman listrik, sehingga membahayakan keselamatan personel pemeliharaan jaringan listrik. Meskipun inverter sendiri memiliki fungsi tersebut, namun kabinet distribusi biasanya digunakan sebagai pelindung cadangan.

· Tegangan berlebih/bawah, perlindungan frekuensi berlebih/bawah: Pantau parameter jaringan. Setelah anomali terdeteksi, bertindaklah segera untuk melindungi peralatan dan jaringan listrik.

· Perlindungan lonjakan arus: Mencegah guncangan tegangan lebih seperti sambaran petir agar tidak merusak inverter mahal dan lainnya peralatan.

4. Pemantauan dan pengukuran

· Pengukur pintar: Pasang pengukur dua arah untuk mengukur daya yang dihasilkan oleh fotovoltaik secara akurat dimasukkan ke dalam jaringan, dan daya diambil dari jaringan. Hal inilah yang menjadi dasar penyelesaian tagihan listrik.

· Perangkat pemantauan: Memantau parameter seperti tegangan, arus, daya, pembangkitan listrik, faktor daya secara nyata waktu melalui trafo arus/tegangan, meteran listrik, dll.

5. Peralihan dan kontrol

· Menyediakan sakelar pemutus, kontaktor, dll., untuk memfasilitasi penyambungan dan pemutusan secara manual atau otomatis operasi, memfasilitasi pemeliharaan dan perbaikan peralatan.

Harap berikan informasi berikut, dan kami akan dapat menawarkan layanan yang lebih baik.

Untuk memfasilitasi komunikasi yang lebih baik dan pemesanan yang akurat, berikan kami diagram garis tunggal sistem fotovoltaik Anda.
