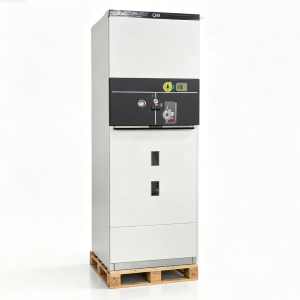

Switchgear Berinsulasi Gas (GIS) Semi-terisolasi 24KV

Switchgear semi-terisolasi 24kV TaiLi Electric (selanjutnya disebut sebagai "switchgear ini") adalah switchgear tertutup logam berinsulasi SF₆ kompak yang dirancang untuk sistem distribusi daya tegangan menengah 24kV. Switchgear ini memiliki rating 24kV, 630A, dan 50/60Hz, dan

diproduksi dengan kepatuhan ketat terhadap standar GB dan IEC. Switchgear ini cocok untuk unit utama ring, gardu induk sekunder, fasilitas industri, bangunan komersial, dan proyek energi terbarukan.

Fitur Utama

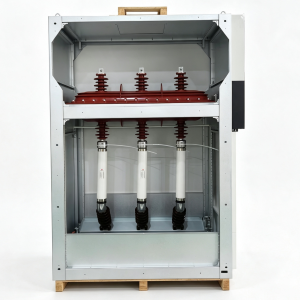

• Tangki Baja Tahan Karat Tersegel Sepenuhnya – Switchgear semi-insulasi 24kV TaiLi Electric menggunakan tangki baja tahan karat yang tertutup rapat yang dibuat dari pelat baja tahan karat setebal 3–5 mm, dilas dengan mesin las robot untuk memastikan deformasi minimal dan kedap gas yang sangat baik. Semua bagian aktif dan perangkat switching switchgear semi-insulasi TaiLi Electric 24kV dimasukkan ke dalam tangki ini, yang diisi dengan gas SF₆ sebagai media isolasi dan pemadam busur. Desain ini memastikan switchgear semi-terisolasi 24kV TaiLi Electric tetap tidak terpengaruh oleh kondisi lingkungan eksternal seperti kelembapan, debu, dan kontaminasi.
• Tingkat Perlindungan Tinggi – Tangki tertutup switchgear semi-insulasi TaiLi Electric 24kV mencapai tingkat perlindungan IP67, sehingga switchgear ini dapat beroperasi dengan andal bahkan dalam kondisi terendam air sementara. Penutup luar switchgear semi-terisolasi TaiLi Electric 24kV diberi peringkat IP4X.
• Sakelar Pemutus Beban Tiga Posisi – Switchgear semi-insulasi 24kV TaiLi Electric dilengkapi dengan sakelar pemutus beban tiga posisi (tertutup/terbuka/dibumikan) yang dilas di dalam tangki baja tahan karat berisi SF₆. Mekanisme sakelar switchgear semi-terisolasi 24kV TaiLi Electric dilengkapi bahan tahan korosi dan bantalan pelumasan otomatis, memastikan upaya pengoperasian yang rendah, keandalan yang tinggi, dan masa pakai yang lebih lama.

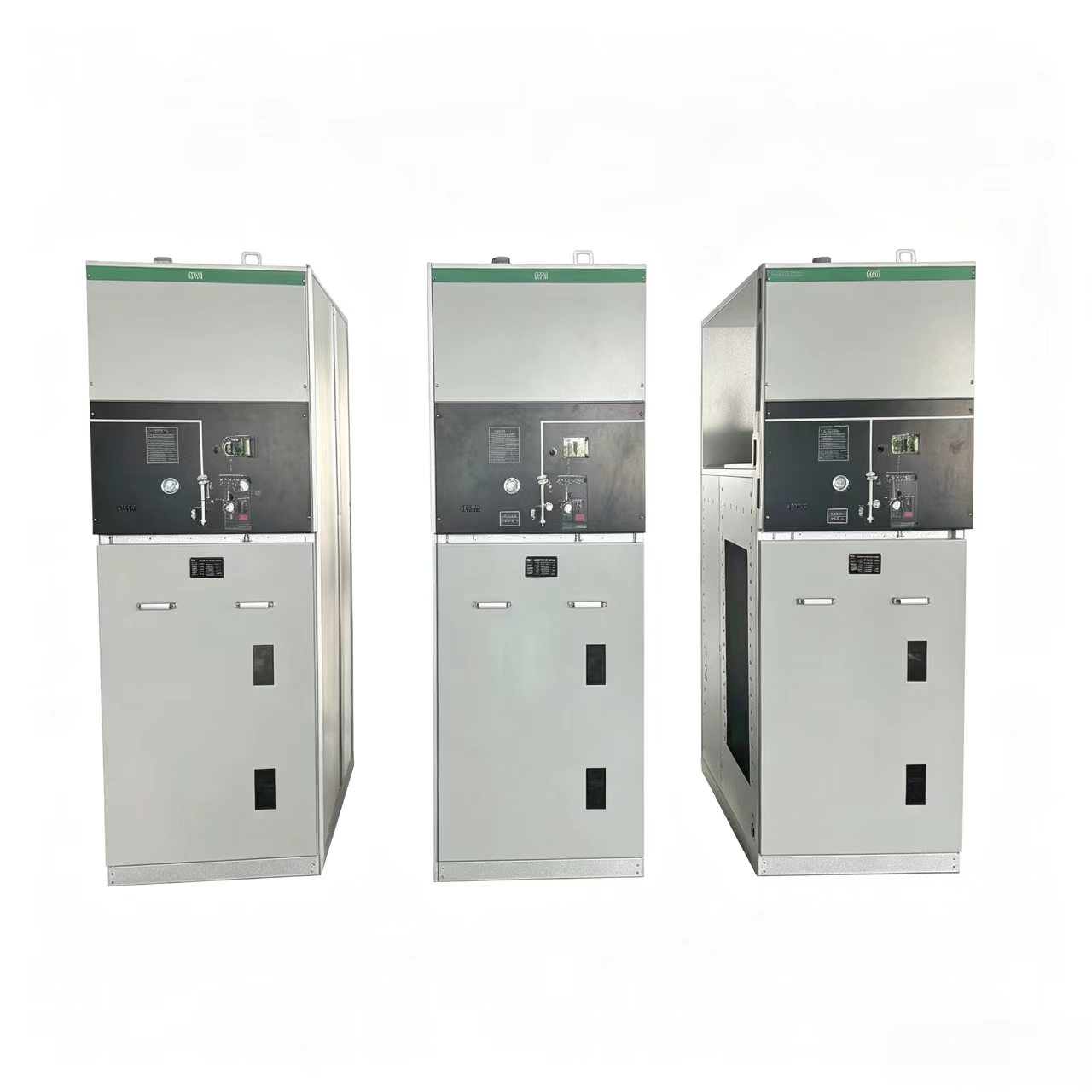

• Desain Modular dan Dapat Diperluas – Switchgear semi-insulasi 24kV TaiLi Electric mengadopsi konfigurasi unit modular yang memungkinkan kombinasi dan ekspansi fleksibel tanpa memerlukan penanganan gas selama perakitan. Switchgear semi-terisolasi 24kV TaiLi Electric tersedia dalam konfigurasi tetap dan dapat diperluas, mengakomodasi berbagai kebutuhan gardu induk untuk solusi switchgear kompak.
• Interlocking Mekanis Komprehensif – Switchgear semi-insulasi 24kV TaiLi Electric dilengkapi dengan sistem interlocking mekanis lima pencegahan lengkap yang mencegah kesalahan operasional dan memastikan keselamatan personel.
• Smart-Ready – Switchgear semi-insulasi 24kV TaiLi Electric dapat dilengkapi dengan mekanisme bermotor, transformator tegangan, dan unit terminal otomasi distribusi untuk memungkinkan kemampuan pemantauan dan kontrol jarak jauh.

Spesifikasi Teknis

Aplikasi

Switchgear semi-terisolasi 24kV TaiLi Electric banyak digunakan di berbagai sektor industri tenaga listrik:

• Unit Utama Cincin – Sebagai komponen inti dalam jaringan cincin 24kV untuk distribusi listrik perkotaan dan pedesaan.
• Gardu Induk Sekunder – Untuk solusi switchgear yang ringkas dan bebas perawatan di gardu induk berukuran kecil hingga menengah.
• Fasilitas Industri – Distribusi listrik di pabrik, pertambangan, dan pabrik manufaktur.
• Bangunan Komersial – Untuk pusat perbelanjaan, rumah sakit, tempat olah raga, dan gedung bertingkat.
• Infrastruktur – Bandara, sistem metro, kereta api, dan terowongan.
• Energi Terbarukan – Pembangkit listrik tenaga angin dan pembangkit listrik tenaga fotovoltaik.
• Gardu Induk yang Dipasang di Bantalan dan Bawah Tanah – Cocok untuk instalasi luar ruangan atau instalasi semi bawah tanah.

Pertanyaan Umum

Q1: Berapa tingkat kebocoran gas SF₆ pada switchgear ini?

J: Tingkat kebocoran tahunan SF₆ pada switchgear semi-terisolasi TaiLi Electric 24kV adalah ≤0,1%. Tangki tertutup dilas dengan mesin las robotik untuk memastikan kedap gas yang sangat baik, dan desainnya menjamin tidak ada kebocoran selama lebih dari 30 tahun.

Q2: Apa yang harus saya lakukan jika tekanan SF₆ turun atau kebocoran gas terdeteksi?

J: Jika monitor kepadatan SF₆ menunjukkan tekanan rendah atau alarm terpicu, segera hentikan pengoperasian, identifikasi sumber kebocoran, perbaiki titik kebocoran, dan isi ulang switchgear dengan gas SF₆ hingga tekanan yang ditentukan. Dianjurkan untuk melakukan inspeksi rutin terhadap pengukur tekanan gas dan relai kepadatan.

Q3: Apakah switchgear ini memerlukan perawatan rutin?

J: Tidak. Switchgear semi-terisolasi 24kV TaiLi Electric dirancang sebagai produk bebas perawatan. Tangki baja tahan karat yang tersegel sepenuhnya mencegah kontak antara gas isolasi dan lingkungan eksternal, sehingga menghilangkan kebutuhan akan inspeksi berkala, pengambilan sampel gas, atau regenerasi sepanjang masa pakai produk.
